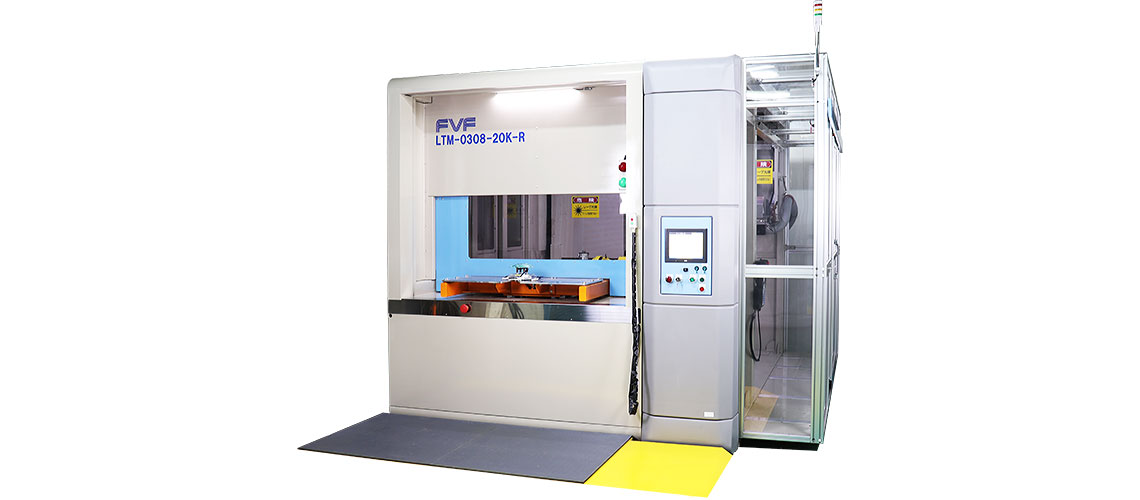

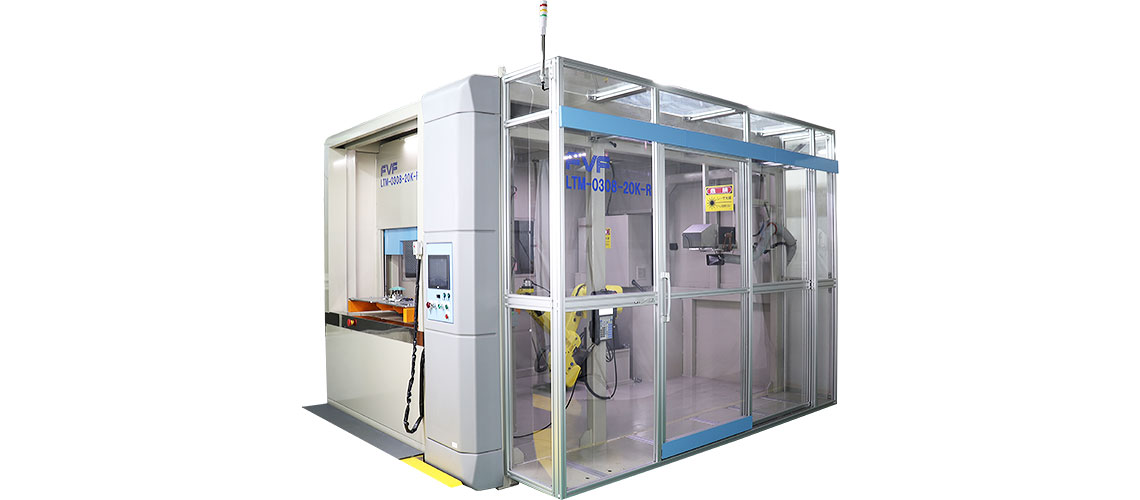

TOM成形後の後加工に最適なレーザトリミングマシン

  1. 1.TOM成形後の後加工に最適。基材を傷めることなく表皮カットが可能
  2. 2.トリミング時間が大幅に短縮
  3. 3.インサートモールドの表皮カットにも最適。専用金型や刃物が不要です
  4. 4.コンパクトで安全をコンセプトに、女性にも安心して操作して頂けます
  5. 5.マシンサイズは大中小サイズがラインナップしています
    この写真や図面の大型サイズ以外にも、中型機【LTM-0305-12K】【LTM-0308-20K】(加工可能製品最大寸法500 x 750mm:H180mm)や小型機【LTM-0203-7K】(加工可能製品最大寸法300 x 450mm:H100mm)の3サイズあります

仕様

・加工可能製品最大寸法 550 x 1250mm(高さ180mm)
・搭載レーザ ・レーザ媒質:CO²レーザ ・出力:20W
・ハンドリングロボット ・制御軸:6軸 ・可搬質量:20kg
・安全回路 ・各扉にセーフティドアスイッチ ・エリアセンサ ・炎検知センサ ・デッドマンスイッチ ・非常停止ボタンなど
・総電気容量 6.05kW

※その他、詳細仕様につきましてはお問い合わせください
本仕様は性能向上などの為に予告なく変更する場合があります

概略図面

正面

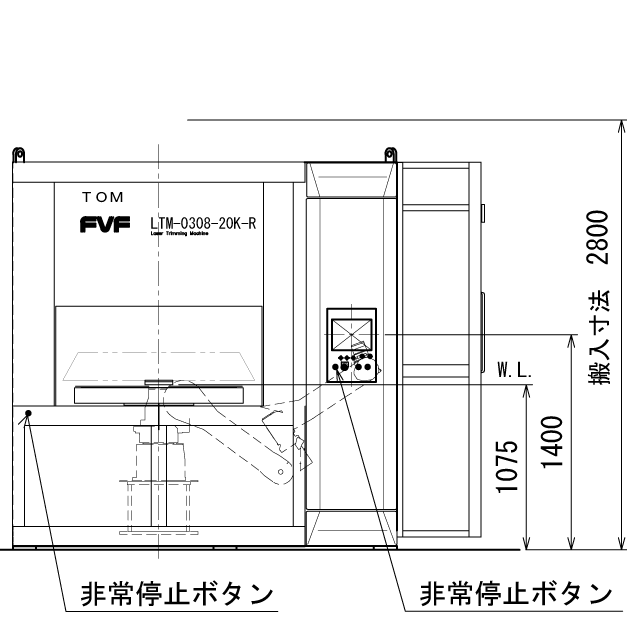

LTM-0308-20Kの外形図(正面)
側面

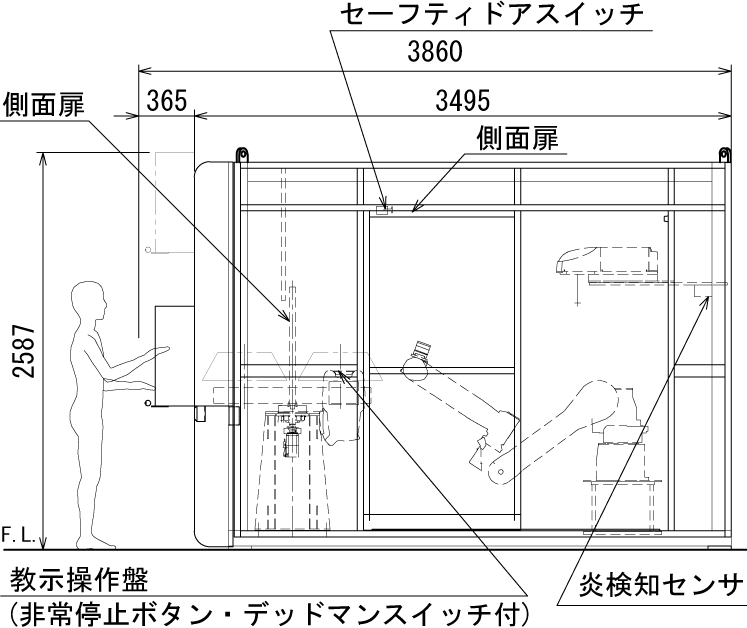

LTM-0308-20Kの外形図(側面)

本図面は概略図面ですので、詳細設計に於いて寸法及び構造を変更する場合があります。

このレーザトリミングマシンは当社に設置・稼働しておりますので、開発・試作・量産(受託加工)も可能です
